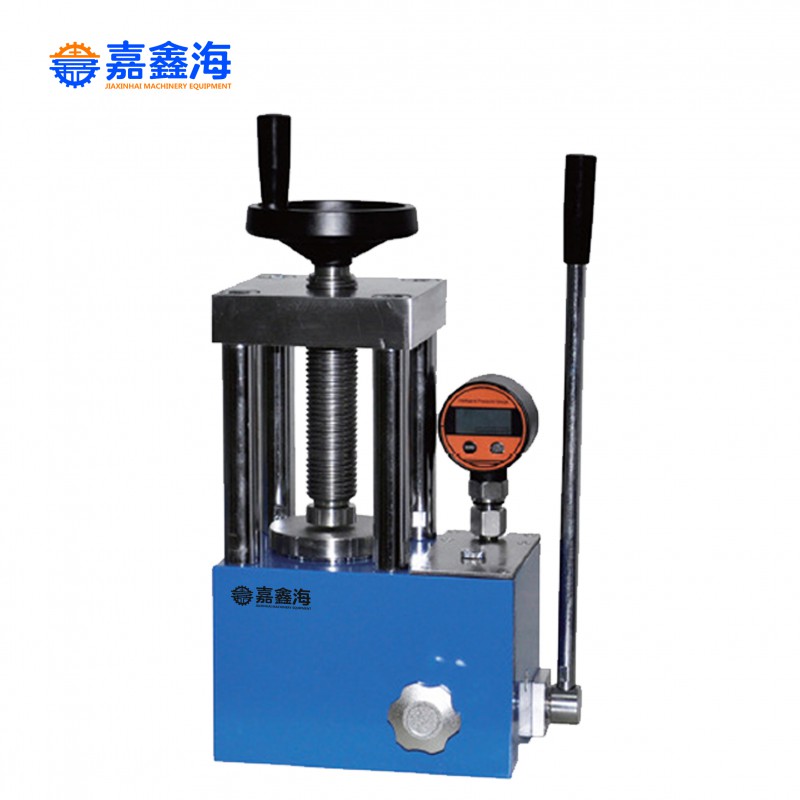

15噸四柱手動數顯壓片機適用于其它需要相應壓力的工作場合，作為壓力機使用，測試分析各種物體的耐壓程度等等，應用非常廣泛。
15噸四柱手動數顯壓片機產品優勢：整體式結構，密封連接點少，有效減少漏油幾率；四柱結構，體型小，工作空間大，可選帶防護型工作空間；可選雙刻度指針壓力表，系統壓強和噸位雙顯示，無需換算；可選數顯壓力表，精度0.01，壓力控制更；可選有機玻璃防護罩，防護安全；壓力15噸，常用型，適合實驗室粉末樣品成型提供壓力之用，可配套紅外光譜儀。
壓片機結構圖：
1、上板 2、拉簧螺絲 3、立柱 4、油缸 5、拉簧 6、大油缸 7、主板 8、放油閥桿 9、油缸鎖母 10、壓力表 11、表連接柱 12、加壓手柄 13、注油螺釘 14、油池 15、偏心軸 16、密封滾珠 17、絲杠 18、上板螺絲 19、油池蓋 20、高壓彈簧 21、柱塞桿 22、高壓螺絲 23、半圓墊片 24、導向套 25、手輪 26、絲杠頭 27、油缸頂蓋 28、密封滾珠 29、柱塞套 30、密封滾珠 31、低壓彈簧 32、低壓螺絲
|
型號 |
JYP-15RS |
|
壓力范圍 |
0-15T（0-30MPa） |
|
活塞直徑 |
鍍鉻油缸Φ80mm（d） |
|
整體結構 |
設備無密封鏈接，減少漏油點 |
|
壓力表 |
數字顯示0.00-40.00MPa |
|
活塞行程 |
30mm（T） |
|
壓力穩定性 |
≤1MPa/10min |
|
工作臺直徑 |
Φ90mm（D） |
|
立柱數量 |
4根立柱 |
|
立柱間距 |
80×130mm（M×N） |
|
外形尺寸 |
245×175×390mm（L×W×H） |
|
設備重量 |
40Kg |
