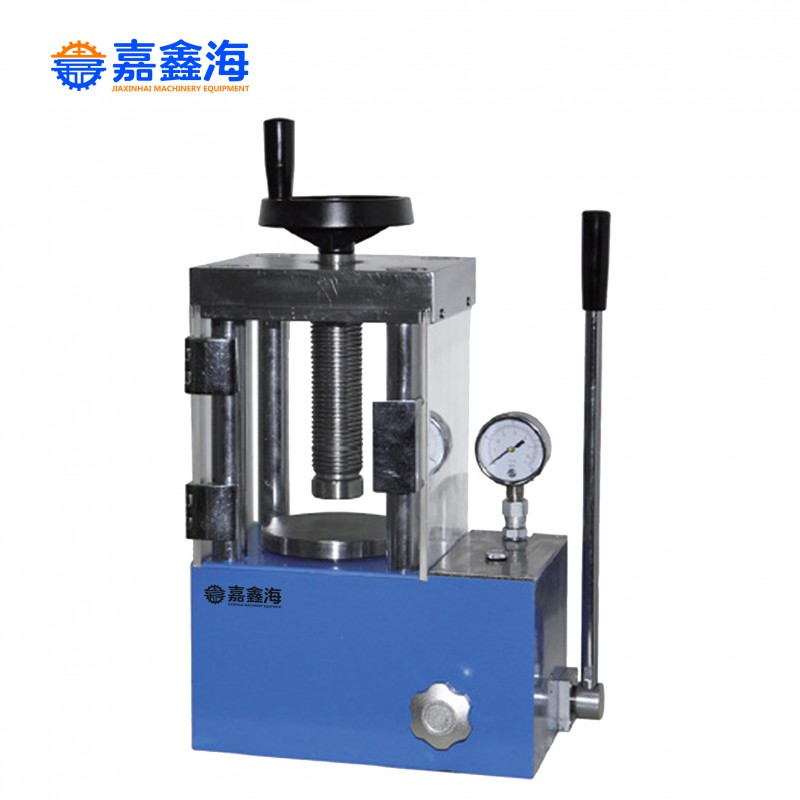

40噸手動指針防護壓片機采用一體式結構,不掉壓,不漏油,消除了多年來壓片機漏油、掉壓的困擾。客戶可根據需求從12噸至40噸自行選型,12噸-24噸壓片機可配套FTIR紅外光譜儀;紅外分光光度計固體粉末制樣。
40噸手動指針防護壓片機壓力換算表:
|
規格型號 |
JYP-40F型 粉末壓片機壓力換算表 |
|
|
實際輸出壓力 |
壓力表系統壓強 |
壓力表類型 |
|
1 T |
0.75 MPa |
|
|
3 T |
2.20 MPa |
|
|
5 T |
3.70 MPa |
|
|
10 T |
7.50 MPa |
|
|
12 T |
9.00 MPa |
|
|
15 T |
11.3 MPa |
|
|
20 T |
15.0 MPa |
|
|
30 T |
22.5 MPa |
|
|
40 T |
30.0 MPa |
|
|
壓強計算公式 |
油缸的面積/模具的面積×壓力表讀數=模具的實際承受壓強(Mpa) |
|
|
友情提示 |
系統壓強(即壓力表讀數)不宜超過30MPa=40T,否則會影響設備使用壽命 |
|
|
型號 |
JYP-40F |
|
壓力范圍 |
0-40T(0-30MPa) |
|
活塞直徑 |
鍍鉻油缸Φ130mm(d) |
|
整體結構 |
設備無密封鏈接,減少漏油點 |
|
壓力表 |
壓力、壓強雙刻度顯示 |
|
活塞行程 |
50mm(T) |
|
防護罩 |
有機玻璃 |
|
壓力穩定性 |
≤1MPa/10min |
|
工作臺直徑 |
Φ140mm(D) |
|
立柱數量 |
4根立柱 |
|
立柱間距 |
126×185mm(M×N) |
|
外形尺寸 |
355×215×505mm |
|
設備重量 |
90Kg |
