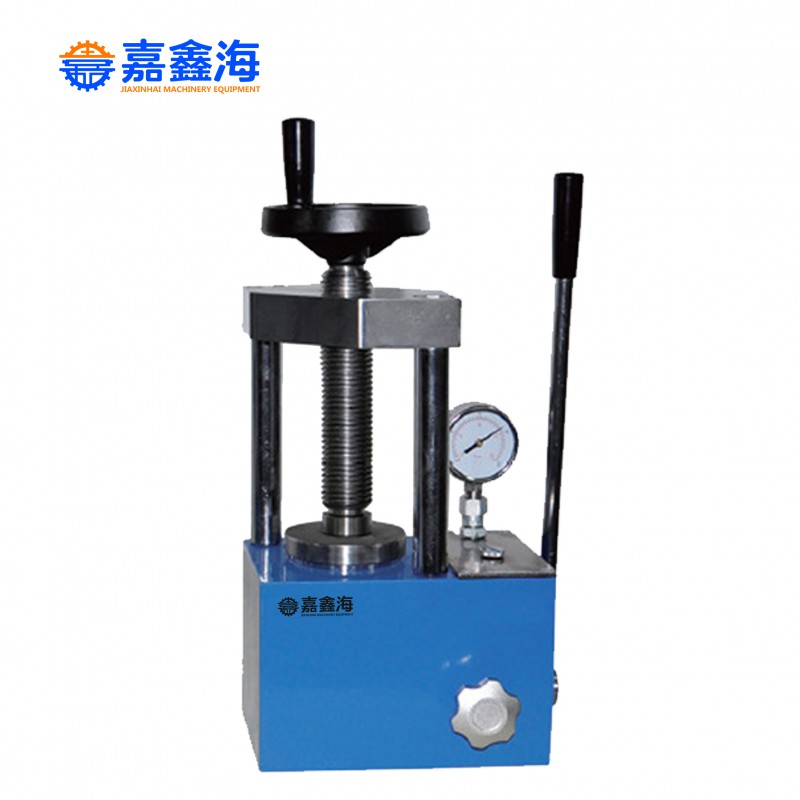

3噸手動指針壓片機現已廣泛應用于科研、教學、檢測、催化、制藥、化工以及新材料研發等各個領域。
3噸手動指針壓片機主要技術參數：
|
設備型號 |
JYP-3 |
JYP-3S |
|
壓力表類型 |
指針式，壓力、壓強雙刻度顯示 |
數顯式，高精度數字顯示壓力表 |
|
選配數顯表 |
XNNETS 數字顯示 0.00-40.00MPa/0.01MPa（“S”型） |
|
|
壓力范圍 |
0-3T（0-28.8MPa） |
|
|
壓力換算 |
1T=9.6Mpa |
|
|
活塞直徑 |
Φ35mm 鍍鉻油缸 |
|
|
*活塞行程 |
30mm |
|
|
加壓方式 |
手動加壓 |
|
|
壓力穩定性 |
≤1MPa/10min |
|
|
模具壓強計算公式 |
油缸的面積÷模具的面積×壓力表讀數=模具實際承受壓強（Mpa） |
|
|
整體結構 |
一體式結構 |
|
|
立柱數量 |
2根立柱 |
|
|
工作臺直徑 |
Ф80mm |
|
|
工作空間 |
96×130mm（寬/高） |
|
|
外形尺寸 |
225×155×380mm（長寬高） |
|
|
設備重量 |
28kg |
|
|
配置說明 |
3噸手動壓片機1臺，模具選購；型號中帶“S”為數顯壓力表 |
|
壓力換算表：
|
規格型號 |
粉末壓片機壓力換算表 |
|
|
實際輸出壓力 |
壓力表系統壓強 |
壓力表類型 |
|
0.2 T |
1.90 MPa |
|
|
0.4 T |
3.80 MPa |
|
|
0.6 T |
5.70 MPa |
|
|
0.8 T |
7.60 MPa |
|
|
1.0 T |
9.50 MPa |
|
|
1.5 T |
14.2 MPa |
|
|
2.0 T |
19.0 MPa |
|
|
2.5 T |
23.7 MPa |
|
|
3.0 T |
28.8 MPa |
|
|
壓強計算公式 |
油缸的面積/模具的面積×壓力表讀數=模具的實際承受壓強（Mpa） |
|
|
友情提示 |
系統壓強（即壓力表讀數）不宜超過28.8MPa=3T，否則會影響設備使用壽命 |
|
