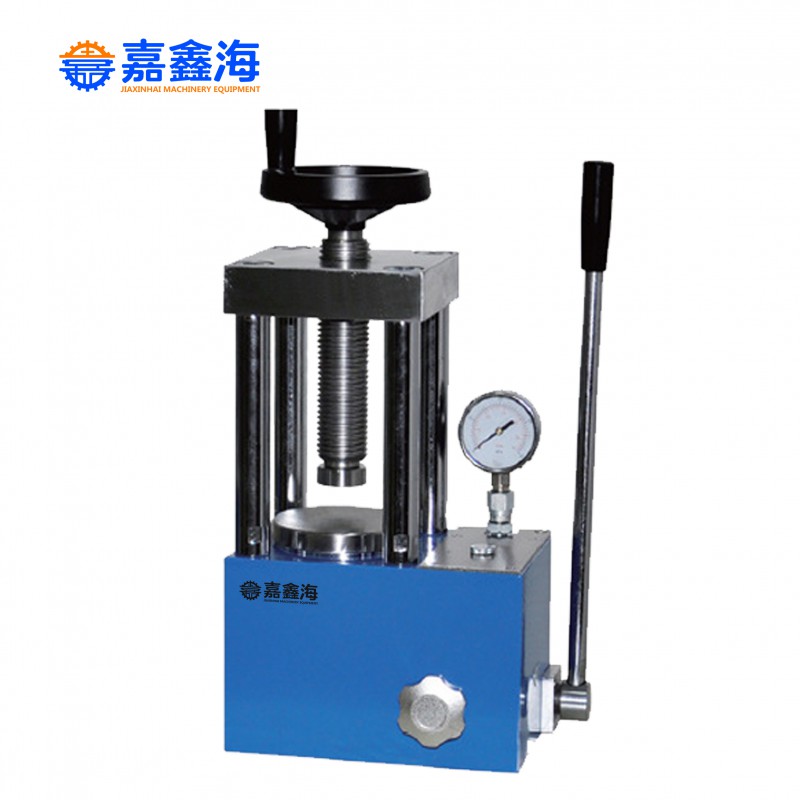

24噸手動粉末指針壓片機采用一體式結構,不掉壓、 不漏油、消除了多年來客戶使用壓片機漏油、掉壓困擾,從12噸至40噸客戶可根據實驗需求自行選型。
24噸手動粉末指針壓片機操作說明 Operating Instructions
先將注油孔螺釘13旋松,順時針擰緊放油閥7,將模具置于工作臺5的中間,用絲杠2擰緊后,前后搖動手動壓把11,達到所需壓力,保壓后,逆時針?biāo)砷_放油閥7,取下模具即可。
注意事項 Notes
(1)使用前必須先松開注油孔螺釘13,壓片機才能正常工作
(2)定期在絲杠2及柱塞泵12處加潤滑油
(3)加壓決不允許超過機器的壓力范圍,否則會發生危險
(4)壓片機使用清潔的46號機油為宜,絕不可用剎車油
(5)加壓時感覺手動壓把11有力,但壓力表10無指示,應立即卸荷檢查壓力表10
(6)新機器或較長一段時間沒有使用時,在用之前稍緊放油閥,加壓到20~25MPa時即卸荷,連續重復2~3次,即可正常使用
(7)大活塞6不要超過行程20mm 候,油池里面的油位升高,導致壓片機漏油,整體式結構則不存在此問題;
|
型號 |
JYP-24 |
|
壓力范圍 |
0-24T(0-34MPa) |
|
活塞直徑 |
鍍鉻油缸Φ95mm(d) |
|
整體結構 |
設備無密封鏈接,減少漏油點 |
|
壓力表 |
壓力、壓強雙刻度顯示 |
|
活塞行程 |
30mm(T) |
|
壓力穩定性 |
≤1MPa/10min |
|
工作臺直徑 |
Φ105mm(D) |
|
立柱數量 |
4根立柱 |
|
立柱間距 |
80×150mm(M×N) |
|
外形尺寸 |
245×175×415mm |
|
設備重量 |
42Kg |
