傳統壓片機放油閥桿一般是兩道膠圈密封，15噸數顯加高壓片機 可壓13mm紅外樣品增加到了三道膠圈密封，降低了放油閥漏油的幾率。

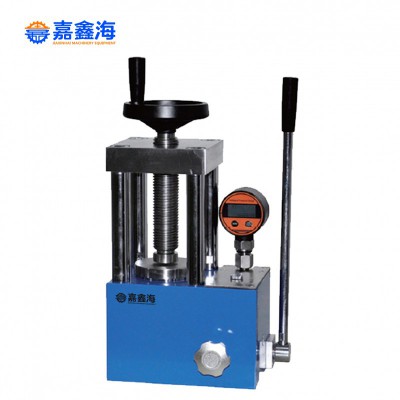

15噸數顯加高壓片機 可壓13mm紅外樣品的結構圖：
1、上板 2、拉簧螺絲 3、立柱 4、油缸 5、拉簧 6、大油缸 7、主板 8、放油閥桿 9、油缸鎖母 10、壓力表 11、表連接柱 12、加壓手柄 13、注油螺釘 14、油池 15、偏心軸 16、密封滾珠 17、絲杠 18、上板螺絲 19、油池蓋 20、高壓彈簧 21、柱塞桿 22、高壓螺絲 23、半圓墊片 24、導向套 25、手輪 26、絲杠頭 27、油缸頂蓋 28、密封滾珠 29、柱塞套 30、密封滾珠 31、低壓彈簧 32、低壓螺絲
15噸數顯加高壓片機的產品參數：
|
型號 |
JYP-15BS |
|
壓力范圍 |
0-15T（0-30MPa） |
|
活塞直徑 |
鍍鉻油缸Φ80mm（d） |
|
整體結構 |
設備無密封鏈接，減少漏油點 |
|
壓力表 |
數字顯示0.00-40.00MPa |
|
活塞行程 |
30mm（T） |
|
壓力穩定性 |
≤1MPa/10min |
|
工作臺直徑 |
Φ90mm（D） |
|
立柱數量 |
2根立柱 |
|
立柱間距 |
140×150mm（M×N） |
|
外形尺寸 |
245×175×390mm（L×W×H） |
|
設備重量 |
38Kg |
