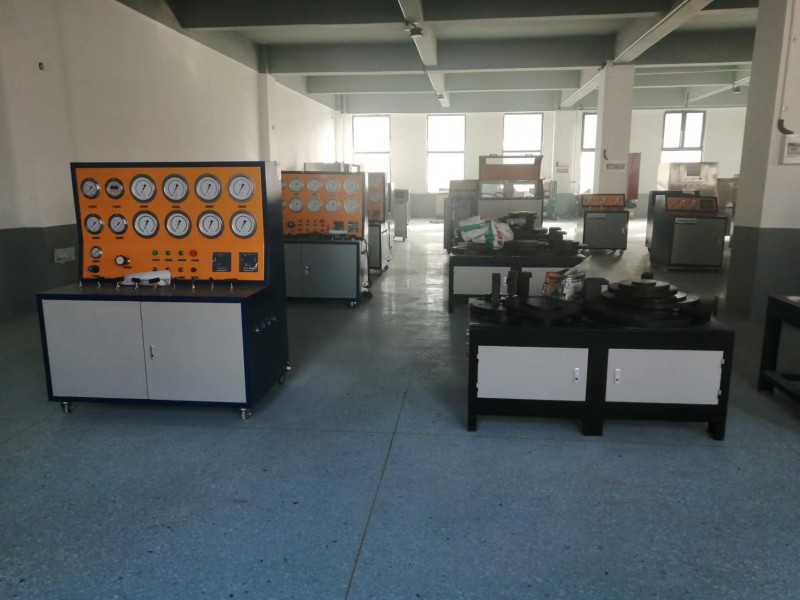

一、離線式安全閥校驗臺 DN400口徑安全閥校驗臺 便攜式安全閥校驗臺 功能
安全閥裝配測試臺對各種安全閥進行整定壓力調整、整定壓力檢測、排放壓力檢測、回座壓力檢測等，考核其壓力安全性能。
二、離線式安全閥校驗臺 DN400口徑安全閥校驗臺 便攜式安全閥校驗臺 型號
AQF-DN400-32(STT40)
AQF-----表示安全閥校驗臺代碼
DN400---表示該系統最大校驗通徑為DN400
32------表示該系統最大校驗壓力為32MPa
三、系統組成
主要由動力系統、工件裝夾系統、數據采集測試系統等組成。
1. 動力系統：
高壓動力源：
空氣增壓泵STT40:驅動壓力3-8bar;輸出壓力120-3200bar; 為高壓安全閥輸出提供預增壓力；
低壓動力源：
采用驅動空氣，驅動壓力3-8bar;根據輸出壓力用調壓閥調整輸出壓力。
2. 工件裝夾系統：
夾緊系統動力采用GD40的氣液增壓泵提供的0-32MPa輸出壓力，夾緊力充分滿足安全閥的壓力要求；泄壓閥采用規格相應的連接工裝，與高壓泵氣體管路相連；氣缸壓緊保證被測件與管路之間的密封性， 2路單獨操作。
3.數據采集測試系統：
壓力采集系統組成，實時采集壓力-時間變化。
壓力傳感器：壓力范圍：0-1.5MPa;0-6MPa;0-40MPa
性能指標高達±0.5%FS的精度，量程比100:1 ;
提供10年的穩定性與有限壽命期的保證
四、主要設備清單
|
序號 |
編碼 |
名稱 |
規格 |
數量 |
單位 |
|
1 |
DQQJ061 |
標準型壓力變送器 |
ZQ-BZ 1.5Mpa |
1 |
個 |
|
2 |
DQQJ276 |
壓力變送器 |
4MPa ZG1/4 |
1 |
個 |
|
3 |
DQQJ333 |
壓力變送器(森納仕) |
40MPa ZG1/4 |
3 |
個 |
|
4 |
FMGJ069 |
氣瓶 |
4L（35MPa） |
1 |
支 |
|
5 |
G0023 |
氣液增壓泵 |
GD40WL |
1 |
臺 |
|
6 |
JTGJ016 |
過濾器 |
ZG3/8-ZG3/8 |
1 |
個 |
|
7 |
JTGJ018 |
過濾器 |
NPT1/4-NPT1/4 |
1 |
個 |
|
8 |
QDF025 |
兩位三通電磁閥 |
3V410-15-DC24V（G1/2） |
2 |
個 |
|
9 |
QDFJ080 |
二聯體 國產 |
UFR/L-04 |
2 |
個 |
|
10 |
QXGJ367 |
氣槍 EAG-A |
|
1 |
個 |
|
11 |
STT0001 |
氣體增壓泵 |
STT40NL |
1 |
臺 |
|
12 |
XTDK195 |
安全閥校核試驗臺 |
2.5、10、40 |
1 |
套 |
|
13 |
XTJG028 |
不銹鋼水箱 |
200*320*250 |
1 |
個 |
|
14 |
XTJG248 |
安全閥校核試驗機箱 |
五表盤數顯控制 |
1 |
臺 |
|
15 |
YLB031 |
耐震壓力表 |
YN-60ZT 1Mpa ZG1/4 |
2 |
個 |
|
16 |
YLB050 |
耐震壓力表 |
YN100ZT 40Mpa M20*1.5 |
3 |
個 |
|
17 |
YLB079 |
精密壓力表 |
YN150ZT（0.4級） 1.6Mpa |
2 |
個 |
|
18 |
YLB090 |
數顯壓力表 |
60Mpa M20*1.5 |
1 |
個 |
|
19 |
YLB118 |
精密壓力表 |
YN150ZT 4MPa 0.4級 |
2 |
臺 |
|
20 |
YLB119 |
精密壓力表 |
YN150ZT 25MPa 0.4級 |
2 |
臺 |
|
21 |
YLB124 |
精密壓力表 |
YN150ZT 10MPa 0.4級 |
2 |
臺 |
|
22 |
YLB150 |
精密壓力表 |
YN150ZT-40MPa 0.4級 |
2 |
個 |
|
23 |
YYDF113 |
三位四通電磁換向閥 |
DSG-02-3C2-N-D2 |
2 |
支 |
|
24 |
YYFJ028 |
不銹鋼Y型過濾器 |
G1/2 |
1 |
個 |
|
25 |
YYFJ166 |
高壓膠管 |
A6II-2000 |
3 |
根 |
|
26 |
YYFJ345 |
液壓快速接頭 |
B型通徑6（ZG1/4) 40MPa |
2 |
個 |
|
27 |
YYFJ533 |
高壓膠管 |
A6II*700 M14*1.5 1*90° |
5 |
根 |
|
28 |
YYFJ600 |
高壓膠管 |
A6II-1500-M14*1.5 |
2 |
根 |
|
29 |
YYFJ620 |
2位6通徑油路塊 |
MMC-02-A 兩位 |
1 |
個 |
|
30 |
ZF002 |
針閥 |
SCV70 |
13 |
套 |
|
31 |
ZF017 |
減壓閥 |
40MPa輸入，0---32MPa輸出 |
1 |
件 |
|
32 |
QTZY347 |
30T夾緊缸 |
QY-30 |
1 |
件 |
|
33 |
QTZY357 |
卡盤 |
QY-30 |
1 |
件 |
|
34 |
QTZY358 |
卡爪 |
QY-30 |
3 |
件 |
|
35 |
QTZY359 |
20T夾緊缸 |
QY-20 |
1 |
件 |
|
36 |
QTZY369 |
卡盤 |
QY-20 |
1 |
件 |
|
37 |
QTZY370 |
卡爪 |
QY-20 |
3 |
件 |
|
38 |
QTZY2550 |
密封盤 |
DN15-DN400 |
1 |
套 |
