主要特點 main features
高精度
高剛性
高效率
模塊化設計
步升結構主要特點main features
①Z向導軌水平安裝，4個滑動能均勻分攤滑鞍重量及切削力，減少滑塊的滾珠磨損，演唱導軌使用壽命。
②高低平導軌斜床身在加工、裝配及使用過程中都處于一致狀態，能有效保證機床精度。
| 技術參考 technical parameter | ||
| 技術參數 technical parameter | QT55LM | |
| 加工范圍 | zui大回轉直徑(mm) | ¢550 |
| zui大加工直徑(mm) | ¢380 | |
| zui大加工長度(mm) | 600 | |
| 行程 | X軸行程(mm) | 190+10 |
| Z1軸行程(mm) | 630 | |
| Z2軸行程(mm) | 無 | |
| 精度 | 定位精度(mm) | ±0.003 |
| 重復定位精度(mm) | ±0.002 | |
| 位移速度 | X軸快速位移（m/min） | 30 |
| Z1軸快速位移（m/min） | 36 | |
| Z2軸快速位移（m/min） | 無 | |
| 主軸 | 主軸通孔(mm) | ¢62 |
| 棒材zui大直徑(mm) | ¢51 | |
| 主軸端部規格 | A2-6 | |
| 主軸zui高轉速（rpm） | 4500 | |
| 卡盤規格 | 8" | |
| 副主軸 | 副主軸通孔(mm) | 無 |
| 棒材zui大直徑(mm) | 無 | |
| 副主軸zui高轉速 | 無 | |
| 副主軸zui高轉速(rpm) | 無 | |
| 卡盤規格 | 無 | |
| 電機 | 主軸（電主軸）（kw） | 11 |
| 副主軸（電主軸）（kw） | 無 | |
| X1軸（Nm） | 11 | |
| Z1軸（Nm） | 11 | |
| Z2軸（Nm） | 無 | |

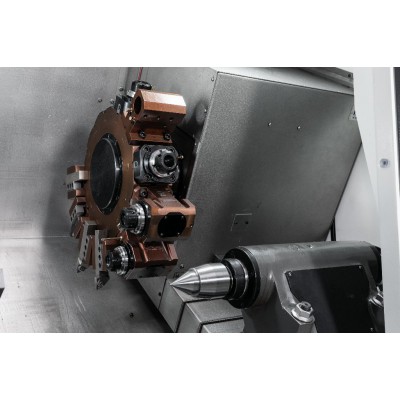

| 刀塔 | 刀架形式 | 動力刀塔 |
| 刀具轉速（rpm） | 4000 | |
| 刀塔電機（KW） | 2.3/3.1 | |
| 鏜刀直徑（mm） | ¢40 | |
| 方刀直徑（mm） | □25 | |
| 尾座 | 尾座型式 | 伺服（OPT）/液壓（OPT） |
| 錐孔型式 | MT-4 | |
| 標機規格 | 整體重量（Kg） | 4200 |
| 長(mm) | 3000 | |
| 寬(mm) | 1810(水箱) | |
| 3000（排屑箱） | ||
| 高(mm) | 1855 | |
