| 技術參數 | |||

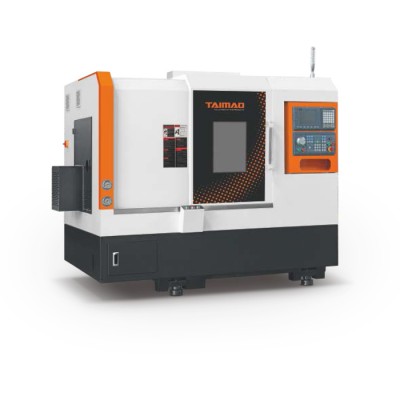

| 型號 | 單位 | CNC-46S | |
| 加工范圍 | 床身zui大回轉直徑 | mm | 370 |
| 盤類zui大加工直徑 | mm | 370 | |
| 過拖板zui大加工直徑 | mm | 89 | |
| 棒料zui大加工長度 | mm | 270 | |
| zui大棒材通孔直徑 | mm | 45 | |
| 主軸 | 主軸鼻端 | A2-5 | |
| 主軸通孔直徑 | mm | 56 | |
| 主軸zui高轉速 | rpm | 6000 | |
| 主軸電機功率 | KW | 5.5/7.5 | |
| 液壓卡盤 | 筒夾 | ||
| 移動進給 | X 軸zui大行程 | mm | 850 |
| Z 軸zui大行程 | mm | 320 | |
| X、Z軸快速移動率 | m/min | 25/25 | |
| X/Z絲桿直徑/螺距 | mm | 32*10 | |
| X/Z直線導軌寬度 | mm | 30 | |
| X軸伺服電機 | N.M | 8.4（帶抱閘） | |
| Z軸伺服電機 | N.M | 8.4 | |
| 動力頭伺服電機 | N.M | 8.4 | |
| 精度 | X、Z 軸定位精度 | mm | ±0.003 |
| X、Z 軸重復精度 | mm | ±0.003 | |
| 動力頭 | 動力頭不帶Y軸升降 | ER25側/端（1-3） 3000轉 | |
| 其他 | 刀座 | 3圓2方 | |
| 總電容量 | KW | 14 | |
| 機床凈重 | KW | 2400 | |
| 機床尺寸（長*寬*高） | mm | 2000*1600*1700 | |
| 標 準 配 置 | |||
| 配件名稱 | 產地 | 品牌 | 備注 |

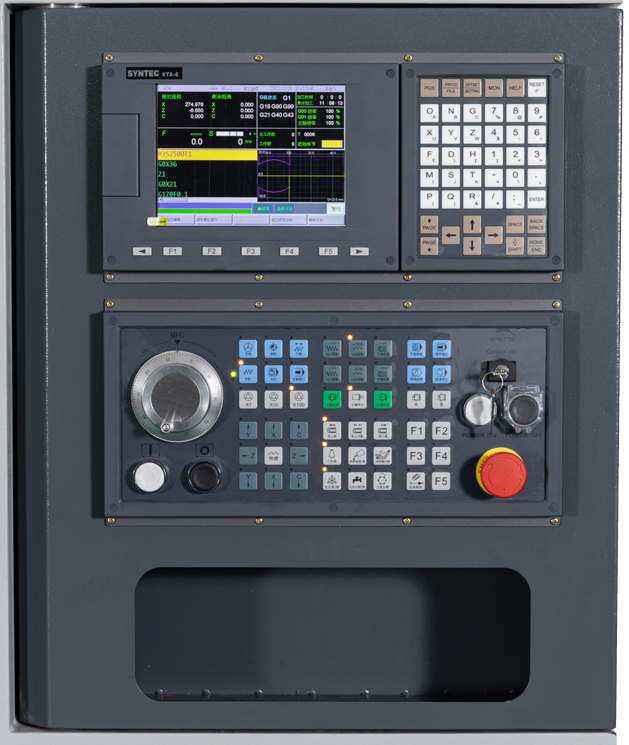

| 數控系統 | 臺灣 | 新代6TA-E | 總線式 |
| 主軸伺服 | 合資 | 科騰 | |
| 進給軸伺服 | 合資 | 邁信 | |
| 套筒式主軸 | 臺灣 | 永馳 | |
| 絲杠軸承 | 日本 | THT | P4級 |
| 滾珠直線導軌 | 臺灣 | 銀泰/上銀 | P級 |
| 滾珠絲桿 | 臺灣 | 銀泰/上銀 | C3級 |
| 中空回轉油缸 | 合資 | 眾義/科普特 | |
| 筒夾+夾頭 | 合資 | 眾義/齊達 | |
| 自動潤滑系統 | 合資 | 昱普 | |
| 冷卻水泵 | 合資 | 萬謙 | |

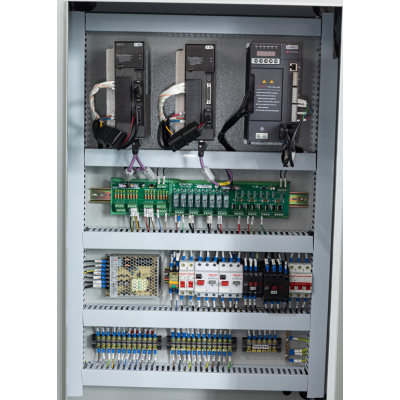

| 電氣元件 | 國產 | 正泰 | |
