性能特點

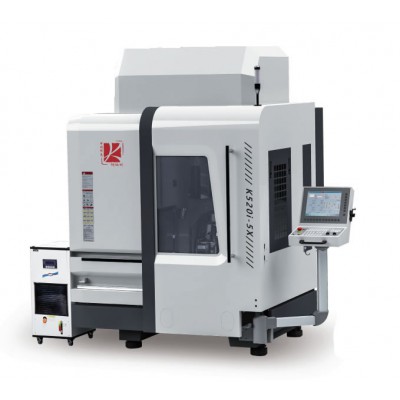

1.K520-5X五軸加工中心為解決復雜部件多面加工需求而研發，實現5軸聯動加工。
2.主要適用于：葉片、渦輪、復雜小型精密模具、醫療部件、航天航空等五軸加工領域。

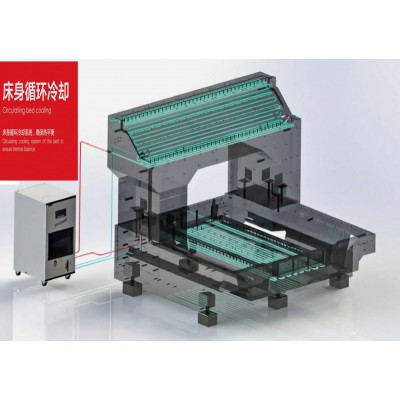

礦物鑄件（人造大理石）床身特點
1．礦物鑄件（人造大理石）床身，確保機床長期穩定的幾何精度，有效提高機床的使用壽命。
2．礦物鑄件（人造大理石）采用高密度花崗巖為主要原料，具有zui佳的減震性能。
3．高強度龍門結構，確保機床的動態剛性。
4．一體式床身將減震性能與熱穩定性完美結合，為高品質表面加工提供保障。
5．斜床身設計在同等條件下可改善受力情況，通過整體封閉式截面設計，提高床身剛性。
| 參數＆配備 PARAMETERS ＆ EQUIPMENT | |||||
| 機床部分標準規格 | 標準配備表 | ||||
| 加工范圍 | X軸行程 | 500mm | 人造大理石床身 | ||
| Y軸行程 | 200mm | U5E系統 | |||
| Z軸行程 | 200mm | 圓盤式刀庫32把刀 | · | ||
| 工作臺面到主軸端面的距離 | 92-292mm | X／Y／Z軸直線電機及光柵尺 | . | ||
| 工作臺 | 盤面大小 | 200mm | 直線電機冷卻裝置 | · | |
| 驅動方式 | 電機直驅 | 電主軸冷卻裝置 | . | ||
| 臺面zui大承重 | 30kg（均一承重） | 氣壓回路控制裝置 | · | ||
| zui高轉速 | B軸；200RPM | C軸：400RPM | 主軸錐孔清潔吹氣 | · | |
| B軸回轉角度 | *135° | 電控箱空調 | · | ||
| C軸回轉角度 | ±360° | LED工作燈 | · | ||
| B／C軸重復定位精度 | 手動脈沖發生器 | · | |||

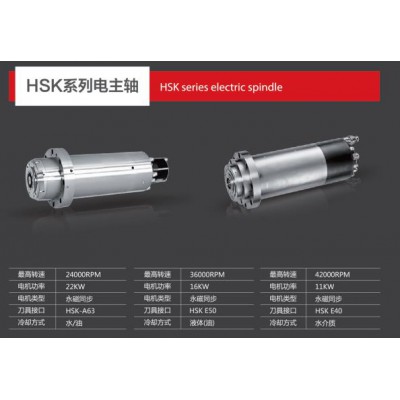

| 主軸 | 型式 | 內藏式主軸 | LED三色警示燈 | . | |
| 轉速 | 30000RPM | 稀油潤滑系統 | |||
| 主軸端（公稱主軸號碼） | 1／10錐度HSK E40 | 全封閉式防護罩 | |||
| 主軸電機 | 11KW | 工具及工具箱 | |||
| 主軸zui大夾持刀具直徑 | 16mm | 技術手冊 | . | ||
| 進給速度 | 快進速度X／Y／Z | 60／60／60m／min | 過濾水箱 | ||
| （出機設定三軸為18m／min） | |||||
| 切削進給速度X／Y／Z | 1-30,000mm/min | 第四軸、第五軸 | |||
| zui大加速度X／Y／Z | 0.6g/0.7g/1.0g | 選項配置表 | |||
| 換刀裝置 | 刀柄類型 | HSK E40 | 40000RPM，HSK E40，內藏式主軸（油氣潤滑） | ||
| 刀庫刀位數 | 32 tools | 全自動高精度交流穩／變壓器 | A | ||
| 刀具zui大直徑 | 55mm（相鄰刀） | 接觸式對刀儀 | - | ||
| 鄰空刀 | 115mm | 激光對刀儀 | |||
| 刀具zui大長度 | 180mm | ||||
| 刀具選擇方式 | 隨機就近 | ||||
| 刀具zui大重量 | 3kg／把 | ||||
| 換刀時間（刀具至刀具） | 1.55秒 | ||||
| 精度 | 定位精度 | s0.003mm | |||
| 重復定位精度 | s0.002mm | ||||
| 所需動力源 | 氣壓源 | 6.5Kgf/c㎡ | |||
| 電壓源 | 3x380,10kVA | ||||
| 機床尺寸 | 占地面積 | 3700x3290x2710mm | |||
| 機床重量 | 5500kg | ||||
