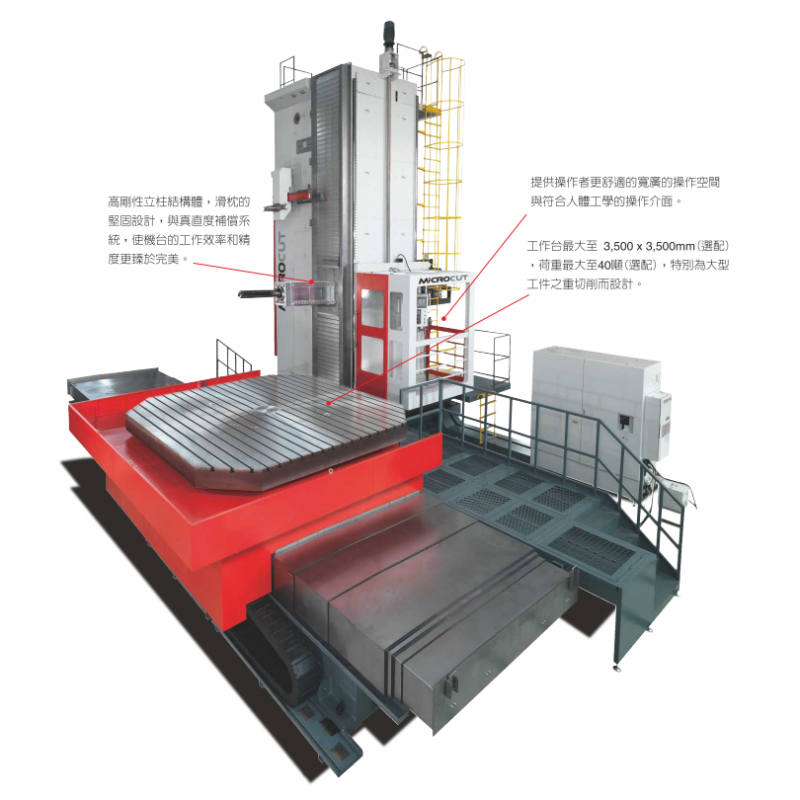

數控落地鏜床達佛羅側掛式滑枕HBM-140RT

何經理?(經理)

供貨總量： 1000 臺

發貨期限：自買家付款之日起 3 天內發貨

有效期至：長期有效

在線咨詢在線留言一鍵回撥

?

12000.00/臺

車銑復合數控立岡雙主軸單刀塔PT55LS

12000.00/臺

數控立式車銑復合機床立岡雙主軸單刀塔QT55LSM

12000.00/臺

車銑復合零件加工立岡QT55LSM

	項目	型號 HBM-140RT
工作臺	工作臺尺寸	3200mmx3200mm（標準）；
	工作臺尺寸	3500mmx3500mm（選配）
	工作臺高度	1985mm
	T形槽（Dim／pitch／No.）	28mmH8x160mmx19（標準）；
	T形槽（Dim／pitch／No.）	28mmH8x160mmx21（選配）
	zui大工件荷重	20（標準）；30／40 tonnes（選配）
	工作臺分割角度	0.001
	旋轉工作臺定位精度	15 seconds
	旋轉工作臺重複精度	4 seconds
	旋轉工作臺編碼器精度	±5 seconds
軸向行程	X軸（標準）	4500mm
	X軸（選配）	5500/6500mm
	Y軸（標準）	3200/4500mm
	Z軸（標準）	2000mm
	Z軸（選配）	-
	W1軸（鏜軸）	700mm
	W2軸（滑枕）	800mm
	主軸鼻端至工作臺中心距離	150mm～3500mm（包括W2軸）
主軸	主軸錐度	ISO 50
	傳動方式	齒輪
	主軸轉速	35~3000rpm
	主馬達出力	37kW／45kW（標準）
	主軸zui大輸出扭力（持續／30分鐘輸出）	1942Nm／2362Nm（標準）
	主軸轉速段速	2段式
	鏜軸直徑（W軸）	140mm
	主軸軸承內徑	180mm
軸向導軌	X軸滾珠螺桿	Ø 80mmxP20xC3 for 4500;
		Ø 80mmxP20xC3 for 5500;
		Ø100mmxP20xC3 for 6500
	Y軸滾珠螺桿	Ø100mmxP20xC3
	Z軸滾珠螺桿	Ø 80mmxP20xC3
	W軸滾珠螺桿	W1 Ø50mmxP20xC3
	W軸滾珠螺桿	W2 Ø63mmxP25xC3
馬達	軸向馬達（X／Y／Z／B／W）	60/60/60/22x2/30/40 Nm
	油壓馬達	7.5 kW
	冷卻泵浦	1.5 kW(50/60Hz)
	潤滑馬達	25W
軸向進給	X軸導軌形式	4線軌
	X軸導軌跨距	2150mm
	Y軸導軌形式	硬軌
	Y軸導軌跨距	1050mm
	Z軸導軌形式	4線軌
	Z軸導軌跨距	2600mm
軸向進給	X／Y／Z／W 快送進給率	10／10／10／15 m／min 滾柱線軌型滑枕；
	X／Y／Z／W 快送進給率	10／10／10／20 m／min 液靜壓型滑枕
	X／Y／Z／W 軸切削進給率	10/10/10/5 m/min
	B 軸切削進給率	1.5 rpm
自動換刀系統	換刀形式	刀臂
	刀具數量	60
	刀柄形式	BT/CAT/DIN #50
	換刀時間（T-T）	16 seconds
	zui大刀徑	125mm
	zui大刀具直徑（無鄰刀）	245/450mm
	zui大刀具長度	300mm/500mm
	zui大刀具重量	25kg
	刀庫刀具總荷重	900kg
外觀尺寸	機身長度	10200mm
	機身寬度	8520/10520/12520mm
	機身高度	9000mm
	機身重量	111500/116000/124500kg
＊型錄之規格如有變更，恕不另行通知。
