禮堂座椅KTR-4 禮堂座椅

座椅型號：KTR-4

1、座椅背座曲面造型根據人體功能學原理設計。椅背zui大限度的與人體接觸，背墊和座墊的弧度完全符合人體生理曲線，增加受力點。座椅座感舒適、美觀大方。符合QB/T2602-2013《影劇院公共座椅行業標準》各項技術標準。座椅采用全電動操作，即座椅電動翻轉，座椅下方設置電動翻轉機構，由驅動電機，減速箱，控制系統組成，翻放機構靈活可靠、外表美觀。

2、座椅采用聚氨酯發泡高回彈海綿，根據不同要求，靠背、坐墊采用不同密度海綿，以zui大限的增加舒適度。海綿有害物質釋放量極低，甲醛、甲苯、TVOC釋放量符合GB/T 1883-2002《室內空氣質量標準》標準。

3、座椅面料選用阻燃針織面料，有多種色系供用戶選擇，面料均為阻燃面料，其阻燃性能達到GB/T 17591-2006(阻燃織物)裝飾用織物B1級標準。

物理性能達到GB 18401-2010《guojia紡織產品基本安全技術規范》標準，GB/T 19817-2005《紡織物 裝飾用織物》一等品標準。

 4、座椅設置實木扶手，外涂聚脂打磨漆，采用流線型設計，造型優美，觸感舒適。中間連接橫杠為40*60*2mm矩形管。側面為ABS側封蓋。

5、座椅采用背座一體連接裝置，使用時只需輕輕用手將座按下即可，不用時座位自動回彈，且無噪音。

6、所有金屬表面經過噴砂除銹處理，然后靜電噴涂。塑粉與金屬表面附著力極強，耐腐蝕性和耐劃傷性能優于guojia標準。

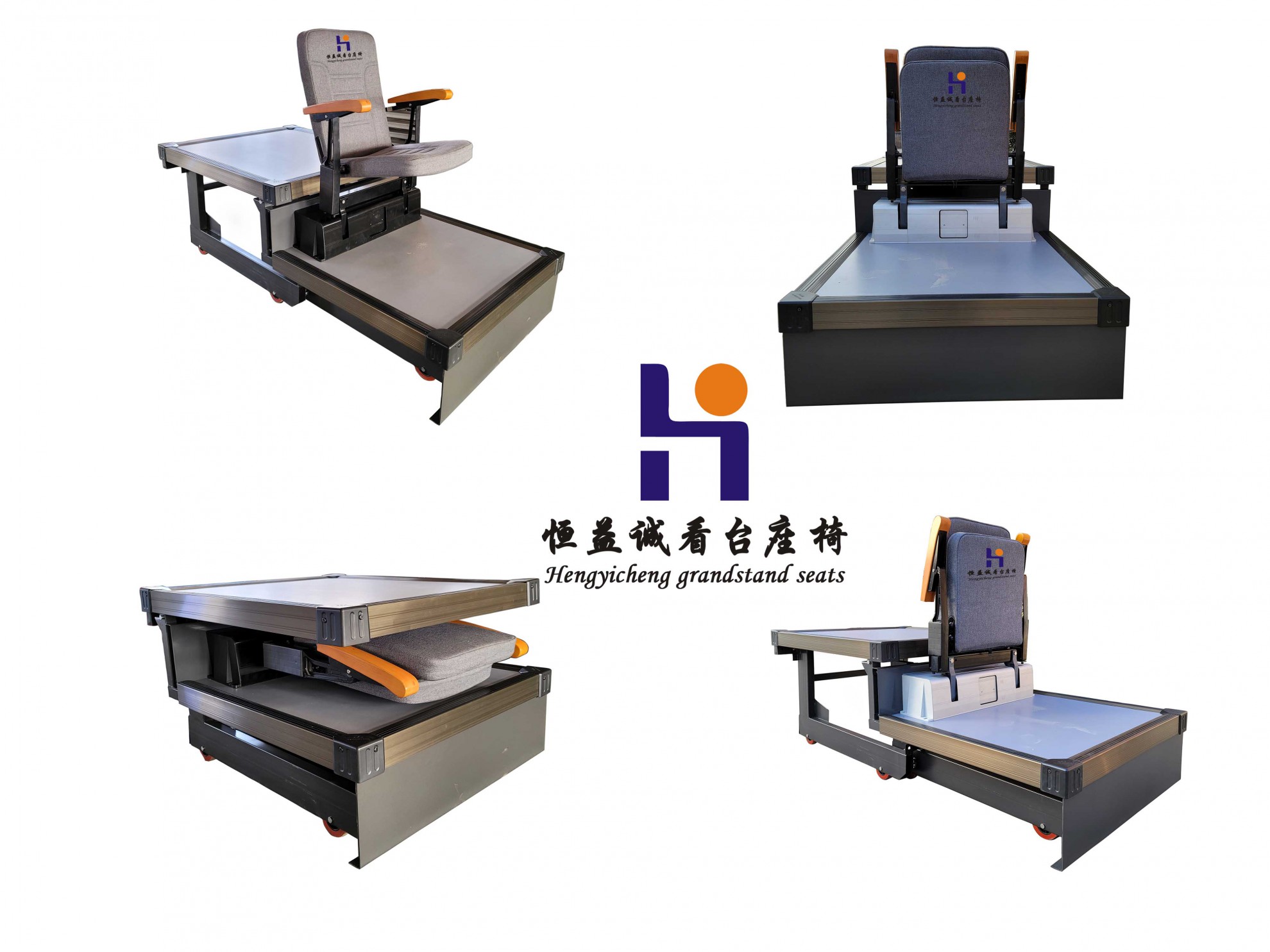

活動看臺床架結構說明

活動看臺主要由護欄、踏板、看臺控制器、底層前梁、防滑條、護角、鋁合金裝飾條、承重梁、支撐系統、組成。活動看臺自重輕，荷載大，床架荷載500KG/㎡，護欄荷載100KG/M。

1、支撐系統

看臺支撐系統采用40mm*120mm*2.5mm鋼管焊接而成，結構合理，承載能力強。支撐系統下方為行走輪架，外形尺寸40mm*120mm，支撐輪架下方安裝有支撐輪，直徑100mm，寬度30mm。支撐系統的立柱為40mm*120mm*2.5mm的矩形管，立柱上部與承載橫梁相連接，立柱下方設置有用于對下一層行走輪架進行導向的導向機構，確保了看臺始終直線向前行走。支撐結構的立柱與后梁之間設置有斜撐，確保立柱與后梁始終保持垂直狀態，保證了支撐系統的穩定性和安全性，不會出現左右搖晃現象。

2、前后承重梁。

每層床架的前方和后方設置有承重梁，后承重梁采用冷軋鋼板折彎而成，外形尺寸40mm*220mm*2.5mm，前橫梁采用30mm*50mm*2.5mm矩形管，前后梁與支撐立柱緊密連接，形成一整體，結構設計合理，承載能力強，不易變形 。

3、踏板系統

踏板系統主要由支撐支架、木板、面層、鋁合金裝飾條、橡膠防滑條、塑料護角組成。支撐支架采用40MM*40MM*1.5MM方鋼管焊接而成，支架均勻排布于前梁和后梁之間。支架上方鋪設厚度18mm的層壓膠合板，膠合板采用螺絲固定在支撐支架上，臺面平整，不易變形，承載能力達500KG/M²。木板表面鋪設厚度為1.2MM的灰色PVC地膠，表面平整，防滑，不起皺，便于清潔。

每層踏板的前沿和兩側安裝鋁合金裝飾條，外形尺寸60MM*72MM*1.5MM,鋁合金上方鑲嵌橡膠防滑條，在鋁合金拐角處安裝有塑料護角。基于以上設計使踏板外表美觀，可有效的防止觀眾滑倒和劃傷。

踏步：看臺上方每層的通道處設置一個箱型踏步，高度為層高的一半，踏步骨架采用厚度1.5MM的冷軋鋼板折彎而成，骨架上方鋪設木板，地膠，安裝鋁合金、護角。

4、安全護欄

在看臺床架的兩側，后側（靠墻時無后護欄）安裝有安全護欄，護欄的高度及間距根據guojia相關標準設計制造。護欄采用層疊式設計，看臺伸縮時可隨看臺自動伸縮。護欄的外框采用20MM*40MM*1.5MM鋼管折彎而成，護欄與看臺床架采用螺栓固定連接，承載能力強，不易變形。

5、驅動系統

驅動系統主要由驅動輪、傳動軸、鏈輪、減速電機等組成，

驅動電機安裝在平臺第一排下方，采用國內知名廠商產品，工作電壓電壓380V/220V，頻率50HZ，功率0.37KW-1.5KW不等，電機噪音小于50DB。電機輸出扭力通過鏈條、鏈輪、傳動軸等將動力傳遞給驅動輪。驅動輪內芯為鑄鐵鐵芯，外層包裹橡膠，在增強摩擦力同時，zui大限度的保護地面不受損壞。每組驅動機構設置4個驅動輪，保證看臺運行平穩、不出現跑偏現象。

6、電氣系統

活動看臺電氣系統采用三相380V或單相220V電源，內部裝有過載保護和漏電保護裝置，當出現漏電或過載時可迅速切斷主電源，從而避免意外發生。活動看臺控制部分采用24V低壓控制電路，首排豎板安裝有手柄插座，操作看臺時只需要將手柄插頭插入插座就可以對看臺進行展開、收回、暫停操作。活動看臺裝有限位開關，當展開到位或者收回到位后可自動停止運行。

7、側面裝飾

為了防止觀眾進入看臺內部，看臺兩側采用絨布側簾進行遮擋，看臺床架安裝有側簾滑道，看臺伸展時可隨看臺自動收合。側簾有紅色、灰色、黑色供用戶選擇，側簾不僅美觀大方，而且具有吸音效果，可以很好的改善室內音響的混響效果。
