手機(jī)企騰網(wǎng)工廠優(yōu)選|
道路灌縫膠，又稱道路密封膠、道路填縫料。主要用于路面裂縫的修復(fù)。灌注工藝簡單，固化速度快，固化后粘接強(qiáng)度高、韌性好。達(dá)到低溫-30抗裂，高溫70度穩(wěn)定性強(qiáng)。耐酸堿性能好，防水防油防塵，耐濕熱和大氣老化。具有良好的抗張、耐壓及粘接強(qiáng)度。
|
項(xiàng)目
|
常溫型0℃
|
普通型-10℃
|
低溫型-20℃
|
嚴(yán)寒型-30℃
|
檢測結(jié)果
|
|
錐入度(25℃，100g,5s)0.1mm
|
48.6
|
65.3
|
81.5
|
92.9
|
合格
|
|
軟化點(diǎn)（環(huán)球法），℃
|
91.3
|
90.6
|
90.2
|
87.2
|
合格
|
|
流動值（60℃,5h）mm
|
3.9
|
4.3
|
4.5
|
4.7
|
合格
|
|
彈性恢復(fù)（25℃），%
|
61.2
|
66.0
|
67.6
|
68.3
|
合格
|
|
低溫拉伸
|
0℃拉伸，50% 3周，一組3個(gè)試樣，全部通過
|
-10℃拉伸，50% 3周，一組3個(gè)試樣，全部通過
|
-20℃拉伸，50% 3周，一組3個(gè)試樣，全部通過
|
-30℃拉伸，50% 3周，一組3個(gè)試樣，全部通過
|
合格
|
藍(lán)途-灌縫膠的生產(chǎn)，嚴(yán)格執(zhí)行行業(yè)標(biāo)準(zhǔn)！生產(chǎn)過程中需使瀝青中的SBS經(jīng)過溶脹、剪切、發(fā)育三個(gè)過程的改變。加工過程中隨著溫度升高，溶脹速度明顯加快，SBS溶脹成分的密度集中在0.97一1.01g/cm3之間，接近芳香分的密度。然后進(jìn)行剪切、多次研磨，使瀝青和SBS達(dá)到均勻共混、高分散程度的目的。之后進(jìn)入發(fā)育罐，溫度控制在170-190℃，在這個(gè)過程中加入定量的穩(wěn)定劑、防老劑、耐磨劑等來保證灌縫膠更長的使用年限。
根據(jù)我國國土面積，各地區(qū)氣候、使用時(shí)溫度，合理分為四種類型。
分別為：0℃型、-10℃型、-20℃型、-30℃型。客戶可執(zhí)行挑選。
使用幫助：
-20℃型，高溫、低溫性能都好。適用于各類氣候條件、地域。
-30℃型，低溫性能好。適宜在寒冷的氣候條件使用。
0℃、-10℃型，高溫性能好。適宜在炎熱的氣候條件使用。
藍(lán)途-灌縫膠，使用參照地圖：
根據(jù)我國國土面積，各地區(qū)氣候、使用時(shí)溫度，合理分為四種類型。
分別為：0℃型、-10℃型、-20℃型、-30℃型。客戶可執(zhí)行挑選。
使用幫助：
-20℃型，高溫、低溫性能都好。適用于各類氣候條件、地域。
-30℃型，低溫性能好。適宜在寒冷的氣候條件使用。
0℃、-10℃型，高溫性能好。適宜在炎熱的氣候條件使用。
藍(lán)途-灌縫膠，使用參照地圖：
施工工藝介紹
1、開槽：按養(yǎng)護(hù)設(shè)計(jì)要求調(diào)整開槽寬度及深度，沿路面不規(guī)則裂縫進(jìn)行跟蹤開出均勻凹槽。裂縫兩側(cè)壁至少各去除3毫米，暴露出新的粘接面。當(dāng)瀝青路面表面層沒有足夠的強(qiáng)度抵御開槽機(jī)的切割沖擊力時(shí)，不宜進(jìn)行開槽處理，而應(yīng)直接進(jìn)入下一步的工藝。
2、吹風(fēng)：使用高壓吹塵機(jī)對開槽后路面進(jìn)行高壓除塵，使開槽后的路面無塵砂、無殘留老料，檢查合格后進(jìn)行下一工序。
3、干燥除濕：熱氣噴槍一方面去除潮濕路面中的水份，形成一個(gè)干燥的結(jié)合面；另一方面熱氣噴槍所產(chǎn)生的熱量可瞬間對路面瀝青進(jìn)行加熱，軟化路面瀝青混凝土結(jié)構(gòu)面層，使熱熔灌縫材料與路面形成熱接觸效應(yīng)，增加路面與材料之間的粘接性。檢查合格后進(jìn)行下一工序。

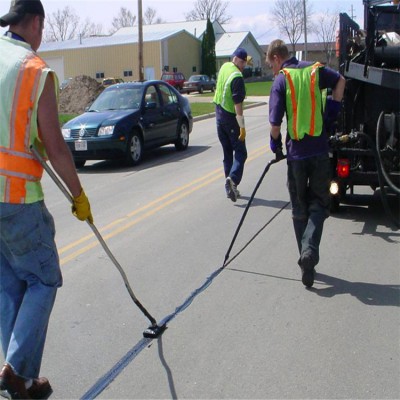

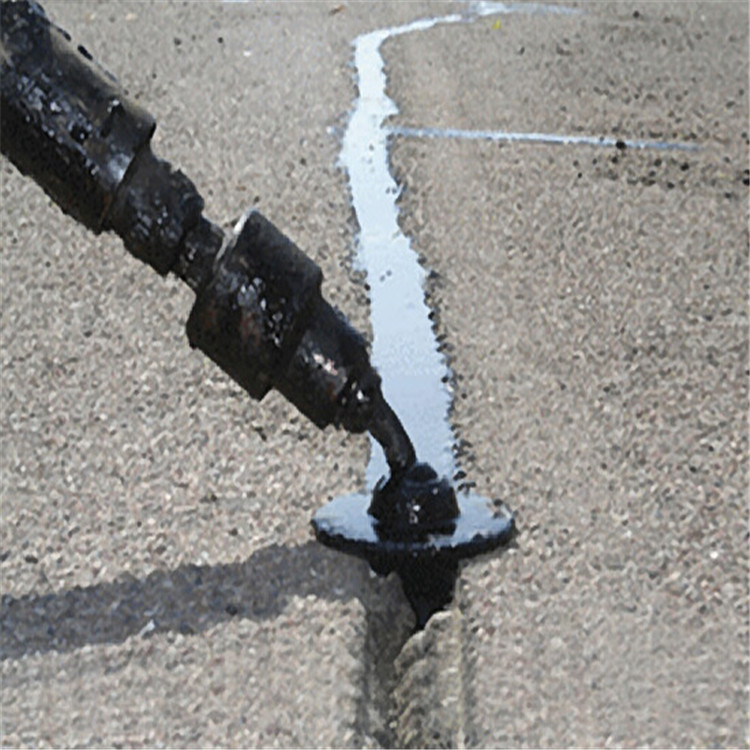

4、灌縫：操作人員手執(zhí)灌縫槍，隨熱氣噴槍之后進(jìn)行灌縫。灌縫時(shí)需選用壓力注射式灌縫設(shè)備，確保縫槽內(nèi)不存留空氣。可選用拉式或拖式走向，完成裂縫密封。
5、待材料表干后開放交通。
★ 施工前后對比
施工工藝示意圖
1、
2、
★ 施工優(yōu)勢 ★
施工時(shí)請按正確的施工工藝進(jìn)行施工，它的優(yōu)勢在于：
A、開槽能夠徹底地將瀝青路面中雜物清除，使下一步的灌縫有一平整結(jié)合面；
B、高壓吹塵機(jī)可快速徹底清理開槽后殘留的雜物，加速工作進(jìn)程，并可有效清潔路面，以確保在施工過程中達(dá)到路面衛(wèi)生要求；
C、熱氣噴槍可與灌縫輸料軟管同步進(jìn)行工作，提高施工工藝中熱接觸效率，增強(qiáng)材料與縫壁粘接強(qiáng)度及施工的及時(shí)性；
D、灌縫工藝尤其重要，另外可采用方型輸料口設(shè)計(jì)的路面裂縫灌縫機(jī)，兩側(cè)增加延伸群力,使灌縫效果美觀整齊且充分完成防水、防砂、高粘接功效。施工灌料時(shí)，灌出的材料平行并微高于路面1—2mm封閉裂縫，使灌縫隨溫度變化有一定的脹縮空間，也可避免跳車現(xiàn)象的發(fā)生。
