一、功能與適用范圍
側裝式磁性浮子液位計(以下簡稱液位計)。適用于工業生產過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號,通過一定的電氣裝置達到自動控制和測量液位的目的。
液位計是具有可靠的安全性的檢測儀表,由于具有磁性耦合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
液位計具有就地顯示的直讀式特性,不需多組液位計組合,可以單體進行全量程測量。設備少開孔,顯示清晰,標志醒目,讀數直觀等優點。
二、工作原理

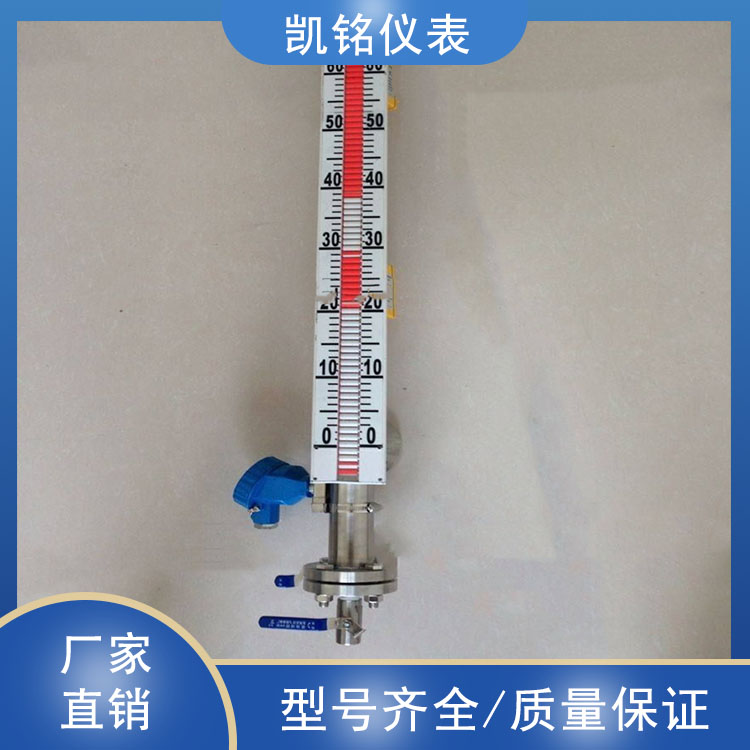

液位計是利用其內部的磁性浮子隨液位變化產生的磁位移,使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時,由紅色轉為白色,紅色始終表示液位的高低。
I、適用于容器內液體介質的液位測量,除現場顯示外,可配遠傳變送器、液位控制器等設備。
2、顯示直觀醒目,顯示方向可根據用戶要求改變顯示方向。3、測量范圍大,不受容器高度限制。
4、顯示器組件與被測介質完全隔離,故密封性好可靠,安全。5、結構簡單,安裝方便,維修簡易。
6、耐腐蝕,防爆。
一、液位變送器
該變送器作為本廠磁性浮子液位計的配套儀表,用抱箍帶將變送器的傳感部分固定在磁性浮子液位的主體管外側,使其處于液位計同一磁藕合系統中,利用傳感部分內的干簧管受磁性浮子組件中磁鋼磁場吸合作用,將液面的變化轉換為電阻信號輸出。該電阻信號經過電路模塊轉換為二線制的4—20mA輸出,該信號直接與本廠的智能型數顯儀表配套,‘實現對液位遠距檢測和控制。
2、主要技術參數
a、精度:(L≥ 1000mm)± 1.5% F.S;(L<1000mm)主 2.5%F.Sb、測量范圍:300——6000mm
e、輸出信號:二線制4-20mA DCd、工作溫度:-10℃~+80℃
e、傳輸距離:1000m(4-20mA導線橫截面~>0. 8mm)t、出線接口螺紋:M20*1.5內螺紋
g、防護等級:IP65
h、防爆等級:d lⅡI BT4-6ia lI CT4-6
