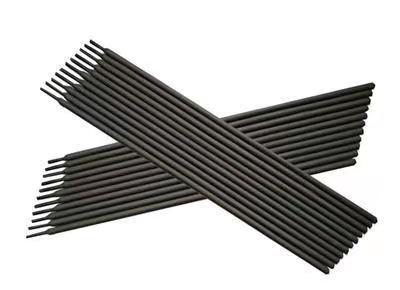

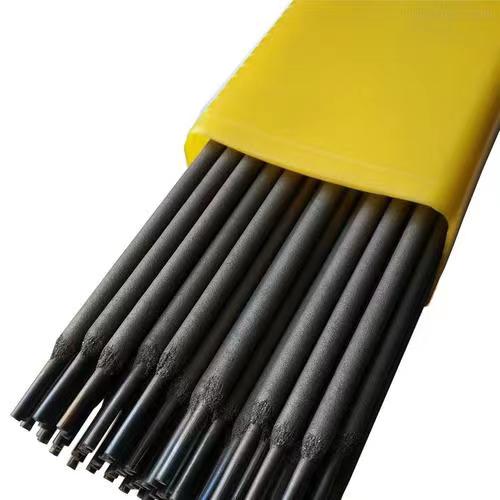

|
牌號
|
國標型號
|
藥皮類型
|
焊接電流
|
主要用途
|
|
D102
|
EDPMn2-03
|
鈦鈣型
|
AC、DC
|
用于堆焊或修復低碳鋼、中碳鋼及低合金鋼磨損件的表面，如車軸、齒輪和攪拌機葉片等。
|
|
D106
|
EDPMn2-16
|
低氫型
|
AC、DC+
|
用于堆焊或修復低碳鋼、中碳鋼及低合金鋼磨損件的表面，如車軸、齒輪和攪拌機葉片等。
|
|
D107
|
EDPMn2-15
|
低氫型
|
DC+
|
用于堆焊或修復低碳鋼、中碳鋼及低合金鋼磨損件的表面，如車軸、齒輪和攪拌機葉片等。
|
|
D112
|
EDPCrMo-A1-03
|
鈦鈣型
|
AC、DC
|
用于受磨損的低碳鋼、中碳鋼及低合金鋼機件表面，特別適用于礦山機械與農業機械的堆焊與修補。
|
|
D126
|
——
|
低氫型
|
AC、DC+
|
用于堆焊受磨損的低碳鋼、中碳鋼及低合金鋼的表面，如車軸、齒輪、行走主動輪、攪拌機葉片等。
|
|
D127
|
——
|
低氫型
|
DC+
|
用于堆焊受磨損的低碳鋼、中碳鋼及低合金鋼的表面，如車軸、齒輪、行走主動輪、攪拌機葉片等。
|
|
D132
|
EDPCrMo-A2-03
|
鈦鈣型
|
AC、DC
|
用于受磨損的低碳鋼、中碳鋼及低合金鋼機件表面，特別適合用于礦山機械與農業機械磨損件的堆焊與修補。
|
|
D146
|
EDPMn4-16
|
低氫型
|
AC、DC+
|
用于堆焊各種受磨損的碳鋼件表面及碳鋼道岔。
|
|
D156
|
——
|
低氫型
|
AC、DC+
|
適用于軋鋼機零件的堆焊，如槽滾軋機、鑄鋼的大齒輪、拖拉機的驅動輪、支重輪和鏈軌節。
|
|
D167
|
EDPMn6-15
|
低氫型
|
DC+
|
用于農業、建筑機械等的磨損部分的堆焊，如大型推土機、動力鏟的滾輪、汽車環鏈等。
|
|
D172
|
EDPCrMo-A3-03
|
鈦鈣型
|
AC、DC
|
用于堆焊齒輪、挖泥斗、拖拉機刮板、深耕鏵犁、礦山機械等磨損件。
|
|
D207
|
EDPCrMnSi-A1-15
|
低氫型
|
DC+
|
用于堆焊推土機刀片，螺旋槳等磨損零件。
|
|
D212
|
EDPCrMo-A4-03
|
鈦鈣型
|
AC、DC
|
用于單層或多層堆焊各種受磨損的機件表面，如齒輪、挖斗、礦山機械等。
|
|
D217A
|
EDPCrMo-A3-15
|
低氫型
|
DC+
|
主要用于堆焊高強度耐磨零件。如30CrMnSi和35CrMnSi冶金軋輥的堆焊與修補、礦石破碎機部件、礦山4M3電鏟斗齒及其它挖掘機斗齒的焊補等。
|
|
D256
|
EDMn-A-16
|
低氫型
|
AC、DC+
|
適用于各種破碎機，高錳鋼軌，斗、推土機等受沖擊而易磨損部位的堆焊。
|
|
D266
|
EDMn-B-16
|
低氫型
|
AC、DC+
|
適用于各種破碎機，高錳鋼軌，斗、推土機等受沖擊而易磨損部位的堆焊。
|
|
D276
|
EDCrMn-B-16
|
低氫型
|
AC、DC+
|
適用于堆焊水輪機受氣蝕破壞的零件，如水輪機的葉片、導水葉等，同時也適用于要求耐磨性及韌性高的高錳鋼制件的堆焊，如鐵路道岔、螺旋輸送機構、推土機刀片、抓斗、破碎刃等。
|
|
D277
|
EDCrMn-B-15
|
低氫型
|
DC+
|
適用于堆焊水輪機受氣蝕破壞的零件，如水輪機的葉片、導水葉等，同時也適用于要求耐磨性及韌性高的高錳鋼制件的堆焊，如鐵路道岔、螺旋輸送機構、推土機刀片、抓斗、破碎刃等。
|
|
D286A
|
EDMn-B-16
|
低氫型
|
AC、DC+
|
適用于高錳鋼堆焊，是鐵路高錳鋼軌，道岔堆焊修復的專用焊條，也可用于各類破碎機、推土機等受沖擊面--磨損部位的堆焊。
|
|
D286B
|
EDMn-B-16
|
低氫型
|
AC、DC+
|
適用于高錳鋼堆焊，是鐵路高錳鋼軌，道岔堆焊修復的專用焊條，也可用于各類破碎機、推土機等受沖擊面--磨損部位的堆焊。
|
|
D307
|
EDD-D-15
|
低氫型
|
DC+
|
可在中碳鋼（如45、45Mn鋼）制成的刀具毛坯上堆焊刀口以達到代用整體高速鋼的目的，也可堆焊修復磨損刀具及其他工具。
|
|
D317
|
EDRCrMoWV-A3-15
|
低氫型
|
DC+
|
適用于冷沖模堆焊，也可進行一般切削刀具的堆焊。
|
|
D322
|
EDRCrMoWV-A1-03
|
鈦鈣型
|
AC、DC
|
用于堆焊各種冷沖模及切削刀具，還可以用來修復要求耐磨損性能較高的機械零件。
|
|
D327
|
EDRCrMoWV-A1-15
|
低氫型
|
DC+
|
用于堆焊各種冷沖模及切削刀具，還可以用來修復要求耐磨損性能較高的機械零件。
|
|
D337
|
EDRCrW-15
|
低氫型
|
DC+
|
用于鑄鋼或鍛鋼上堆焊鍛模，亦可用于鍛模的修復。
|
|
D397
|
EDRCrMnMo-15
|
低氫型
|
DC+
|
用于堆焊鑄鋼或鍛鋼作坯體的熱鍛模，也可用于修復5CrMnMo、5CrNiMo、5CrNiSiW鋼制的舊鍛模，或堆焊高強度耐磨零件。
|
|
D502
|
EDCr-A1-03
|
鈦鈣型
|
AC、DC
|
這是一種通用性的表面堆焊用焊條，用于堆焊工作溫度在450℃以下的碳鋼或合金鋼的軸及閥門等。
|
|
D507
|
EDCr-A1-15
|
低氫型
|
DC+
|
這是一種通用性的表面堆焊用焊條，用于堆焊工作溫度在450℃以下的碳鋼或合金鋼的軸及閥門等。
|
|
D507Mo
|
EDCr-A2-15
|
低氫型
|
DC+
|
用來堆焊工作溫度在510℃以下的中溫高壓截止閥密封面。閘閥密封面應將本焊條與D577焊條配合使用（閥座與閥瓣分別用以上兩種焊條）。
|
|
D507MoNb
|
EDCr-A1-15
|
低氫型
|
DC+
|
用于工作溫度在450℃以下的中、低壓閥門密封面的堆焊。
|
|
D512
|
EDCr-B-03
|
鈦鈣型
|
AC、DC
|
D512是一種通用性的表面堆焊用焊條，堆焊層比D502更硬、更耐磨，較難加工，用于堆焊碳鋼或低合金鋼軸、過熱蒸汽用閥件、攪拌機槳、螺旋輸送機葉片等。
|
|
D516MA
|
EDCrMn-A-16
|
低氫型
|
AC、DC+
|
用于堆焊工作溫度在450℃以下的受水、蒸汽、石油介質作用下的部件，如25號鑄鋼、高中壓閥門密封面。
|
|
D517
|
EDCr-B-15
|
低氫型
|
DC+
|
D517是一種通用性的表面堆焊用焊條，堆焊層比D502更硬、更耐磨，較難加工，用于堆焊碳鋼或低合金鋼軸、過熱蒸汽用閥件、攪拌機槳、螺旋輸送機葉片等。
|
|
D547
|
EDCrNi-A-15
|
低氫型
|
DC+
|
用來堆焊570℃以下工作的電站高壓鍋爐裝置的閥門密封面及其它密封零件。
|
|
D547Mo
|
EDCrNi-B-15
|
低氫型
|
DC+
|
用于工作溫度低于600℃的高壓閥門密封面的堆焊。
|
|
D557
|
EDCrNi-C-15
|
低氫型
|
DC+
|
用于工作溫度低于600℃的高壓閥門密封面的堆焊。
|
|
D577
|
EDCrMn-C-15
|
低氫型
|
DC+
|
用于堆焊工作溫度在510℃以下的中溫高壓閥門密封面，在閘閥中如與D507Mo配合使用，使用壽命更高。
|
|
D608
|
EDZ-A1-08
|
石墨型
|
AC、DC+
|
用于農用機械、礦山設備等承受砂粒磨損與輕微沖擊的零件。
|
|
D628
|
——
|
石墨型
|
AC、DC+
|
用于堆焊承受輕微的沖擊載荷，但要求具有良好的抗磨粒磨損性能的耐磨表面。如錘擊式磨煤機錘頭，風扇式磨煤機沖擊板等。
|
|
D667
|
EDZCr-C-15
|
低氫型
|
DC+
|
用于堆焊要求耐強烈磨損、耐腐蝕和耐氣蝕的場合，例如石油工業中離心裂化泵軸套，礦山破碎機部件及柴油機引擎上的氣門蓋等。
|
|
D707
|
EDW-A-15
|
低氫型
|
DC+
|
用于堆焊耐巖石強烈磨損之機械零件，如混凝土攪拌機葉片、推土機和泵浦葉片、挖泥機葉片、高速混砂箱等。
|
手機企騰網工廠優選|
