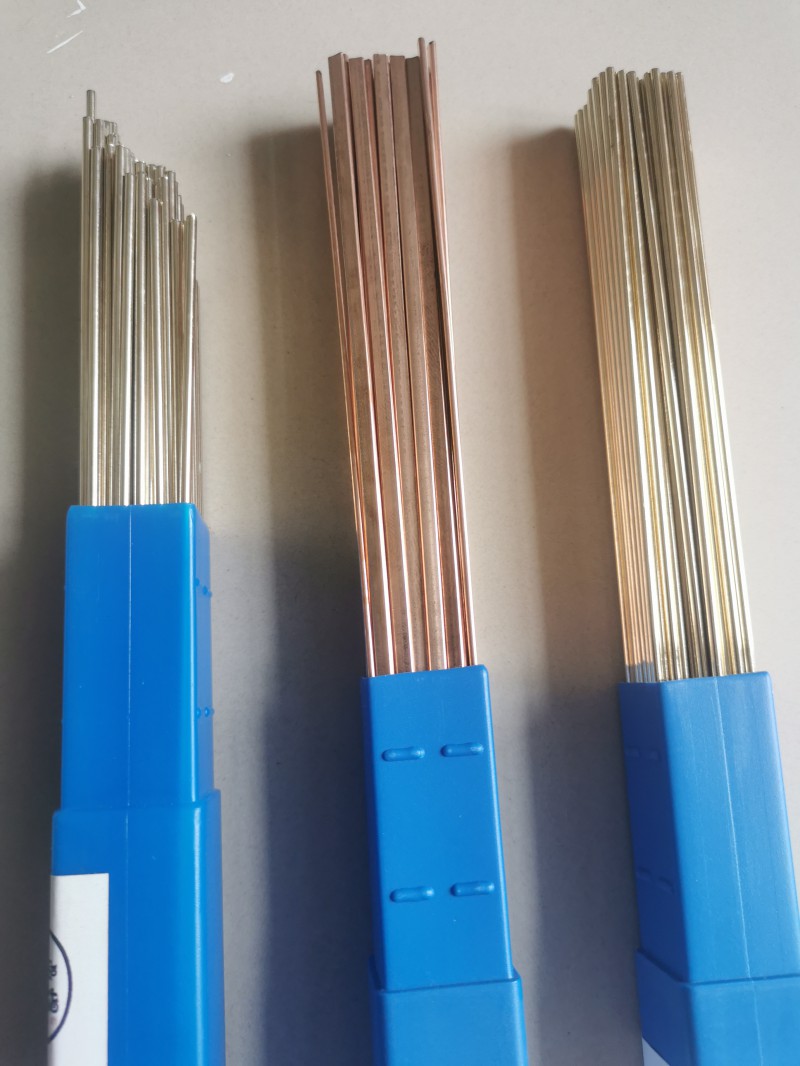

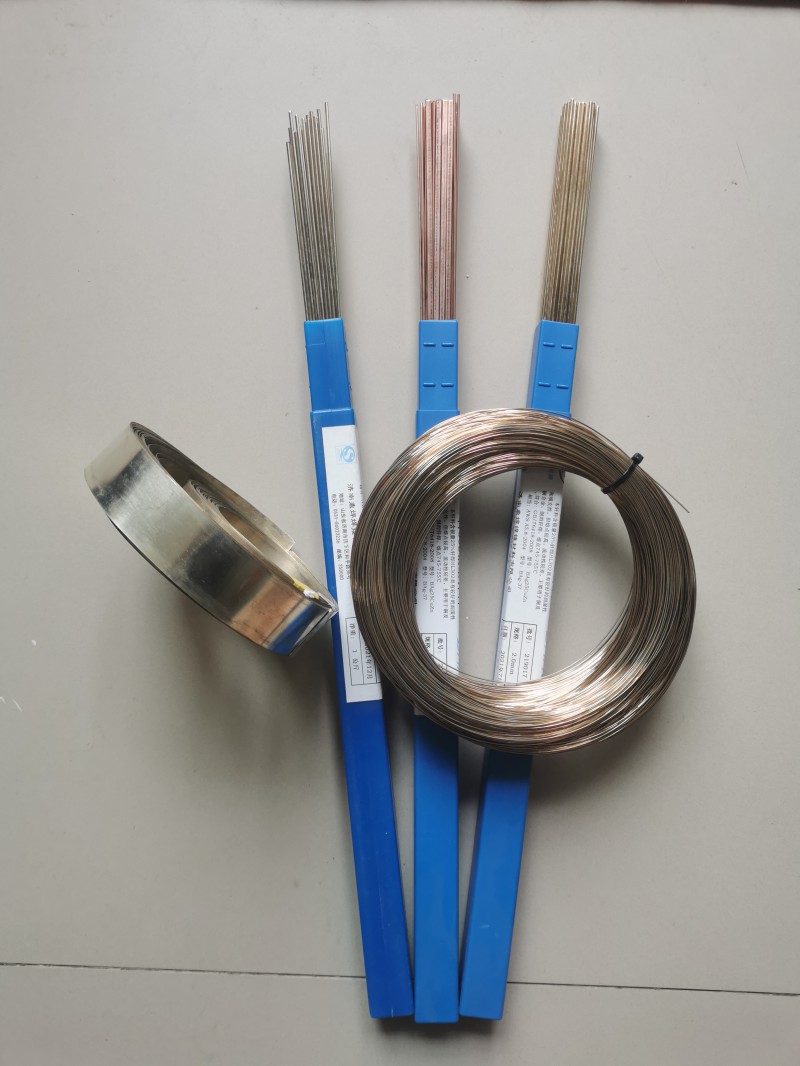

銀質銀焊條 通用型無釬料 接頭力學性能好

成分 P：6.80-7.50%，銅：余量。

熔化溫度710-793℃

說明：該焊料流動性好，可以流入間隙很小的接頭，但釬料脆，一般用于機電和儀表工業，釬焊不受沖擊載荷的銅和黃銅零件。常用于空調冰箱銅管焊接。

磷銅焊條焊紫銅管時不用助焊劑，磷是一種還原劑，能還原氧化亞銅，生成氧化磷浮于焊縫表面，磷銅焊條流動性好，具有自釬作用。 其他銀銅焊條均要用助焊劑焊紫銅不需要助焊劑，但是，焊接黃銅等銅合金時需要配合助焊劑使用。

--------------------------------------------------------------------------------

名稱：料209  2%低銀焊條
標準：國標GB BCu91PAg 美標AWS BCuP-6
用途：具有良好的流動性和填充能力，廣泛用于空調、冰箱、機電等行業，銅及銅合金的釬焊。熔點645-790℃
--------------------------------------------------------------------------------
名稱：料205  5%低銀焊條
標準：國標GB BCu89PAg 美標AWS BCuP-3
簡介：有一定塑性，適用不能保持緊密配合的銅及其合金接頭的焊接。熔點645-815℃
--------------------------------------------------------------------------------
名稱：料301  10%銀基釬料
標準：Q/JBY17  BAg10CuZn
成份：Ag=9.0-11%；Cu=52-54%；Zn=余量。
用途：料301銀基釬料是含銀最低的銀釬料，熔點為815-850℃。
用途：常用于釬焊銅及銅合金、鋼及硬質合金等。
--------------------------------------------------------------------------------
名稱：料204  15%銀磷釬料
標準：國標GB BCu80AgP 美標AWS BCuP-5
用途：具有接頭塑性好，導電性提高，特別適用間隙不均場合。可釬焊承受振動載荷的銅及其合金接頭的釬焊。熔點630-780℃
--------------------------------------------------------------------------------
名稱：料302   25%銀基釬料
標準：GB/T10046  BAg25CuZnSn   AWS A5.8  BAg-37
成份：Ag=24-26%；Cu=39-41%；Zn=31-35%；Sn=1.5-2.5%
說明：料302銀基釬料含銀量為25%，熔點為745-775℃，具有良好的流動性和添縫性,釬縫較光潔。
用途：常用于釬焊銅及銅合金、鋼及不銹鋼等。
注意：釬焊前必須嚴格清除釬焊處及釬料表面的油脂，氧化物等污物。釬焊銅時不需要焊粉，但釬焊銅合金時需配合銀焊粉QJ101，QJ102，QJ103或銀焊膏QJ111，QJ112，QJ112A。
--------------------------------------------------------------------------------
名稱：料323  30%銀基釬料
標準：GB/T10046 BAg30CuZnSn
成份：Ag=29-31%；Cu=35-37%；Zn=30-34%；Sn=1.5-2.5%
說明：料323銀基釬料含銀量為30%，熔點為655-775℃，流動性能較好。
用途：常用于釬焊銅及銅合金、鋼及不銹鋼等。
注意：釬焊前必須嚴格清除釬焊處及釬料表面的油脂，氧化物等污物。配合銀焊粉QJ101，QJ102，QJ103或銀焊膏QJ111，QJ112，QJ112A。
--------------------------------------------------------------------------------
名稱：料312  40%銀鎘釬料
成份：Ag=39-41%；Cu=15.5-16.5%；Zn=14.5-18.5%；Cd=25.1-26.5%；Ni=0.1-0.3%
用途：料312銀鎘釬料含銀量為40%，熔點為595-605℃，流動性能較好。
用途：常用于釬焊銅及銅合金、鋼及不銹鋼等。
符合：GB/T6418-2008   型號：BAg40CuZnCdNi
注意：釬焊前必須嚴格清除釬焊處及釬料表面的油脂，氧化物等污物。配合銀焊粉QJ101，QJ102，QJ103或銀焊膏QJ111，QJ112，QJ112A。
--------------------------------------------------------------------------------
名稱：料303   45%銀基釬料
成份：Ag=44-46%；Cu=29-31%；Zn=23-27%
用途：料303銀基釬料含銀量為45%，熔點為665-745℃，具有良好的流動性和填縫性、釬縫表面光潔、接頭強度高、耐沖擊。
用途：常用于釬焊銅及銅合金、鋼及不銹鋼等。
符合：GB/T6418-2008   型號：BAg45CuZn
符合：AWS A5.8-2004   型號：BAg-5
注意：釬焊前必須嚴格清除釬焊處及釬料表面的油脂，氧化物等污物。配合銀焊粉QJ101，QJ102，QJ103或銀焊膏QJ111，QJ112，QJ112A。
--------------------------------------------------------------------------------
名稱：料321   56%銀基釬料
標準：GB/T6418  B-Ag56CuZnSn  AWS A5.8  BAg-7
成份：Ag=55-57%；Cu=21-23%；Zn=15-19；Sn=4.5-5.5%。
說明：料321銀基釬料含銀量為56%，熔點為615-650℃，具有良好的流動性和填縫性、釬縫表面光潔、接頭強度高、耐沖擊。
用途：常用于釬焊銅及銅合金、鋼及不銹鋼等。
注意：釬焊前必須嚴格清除釬焊處及釬料表面的油脂，氧化物等污物。配合銀焊粉QJ101，QJ102，QJ103或銀焊膏QJ111，QJ112，QJ112A。
--------------------------------------------------------------------------------
名稱：料308  72%銀基釬料
成分：Ag=71-72%；Cu=27-29%。
說明：料308釬料是銀銅二元共晶釬料，不含易揮發元素，在銅及鎳上潤濕性良好，但在鋼及不銹鋼上潤濕性較差。導電性是銀釬料中最好的一種。
用途：料308釬料含銀量為72%，熔點為779-780℃，適用于釬焊銅和鎳的真空或還原氣氛保護釬焊.主要用于電子管、真空器件及電子元件等。
注意：除在真空或保護氣氛中釬焊外，須配合銀焊粉QJ101，QJ102，QJ103或銀焊膏QJ111，QJ112，QJ112A。
符合：GB/T10046-2008  型號：BAg72Cu
符合：AWS A5.8-2004    型號：BAg-8
